隨著科學技術的進步,在電磁流量計家族中出現了一種插入式安裝的電磁流量計。此種儀表因其結構簡單、重量輕、安裝方便、維護量小、價格便宜,很受工程設計者及用戶的歡迎。
插入式電磁流量計一般為分體型，若用戶需要亦可組成一體型。傳感器安裝在管道上需用檢測的位置上，分體型轉換顯示器則安裝在附近的墻壁或有支架的儀表箱內，也可安裝在儀表與控制間，兩者在傳感器的接線盒用專用電纜連接。分體型轉換顯示器直接安裝在傳感器上端。
插入式電磁流量計在國民經濟的如工業、農業、水利、環保污水監測、城市供水等各個部門用來測量各種導電液體的流量和總量。
一、結構

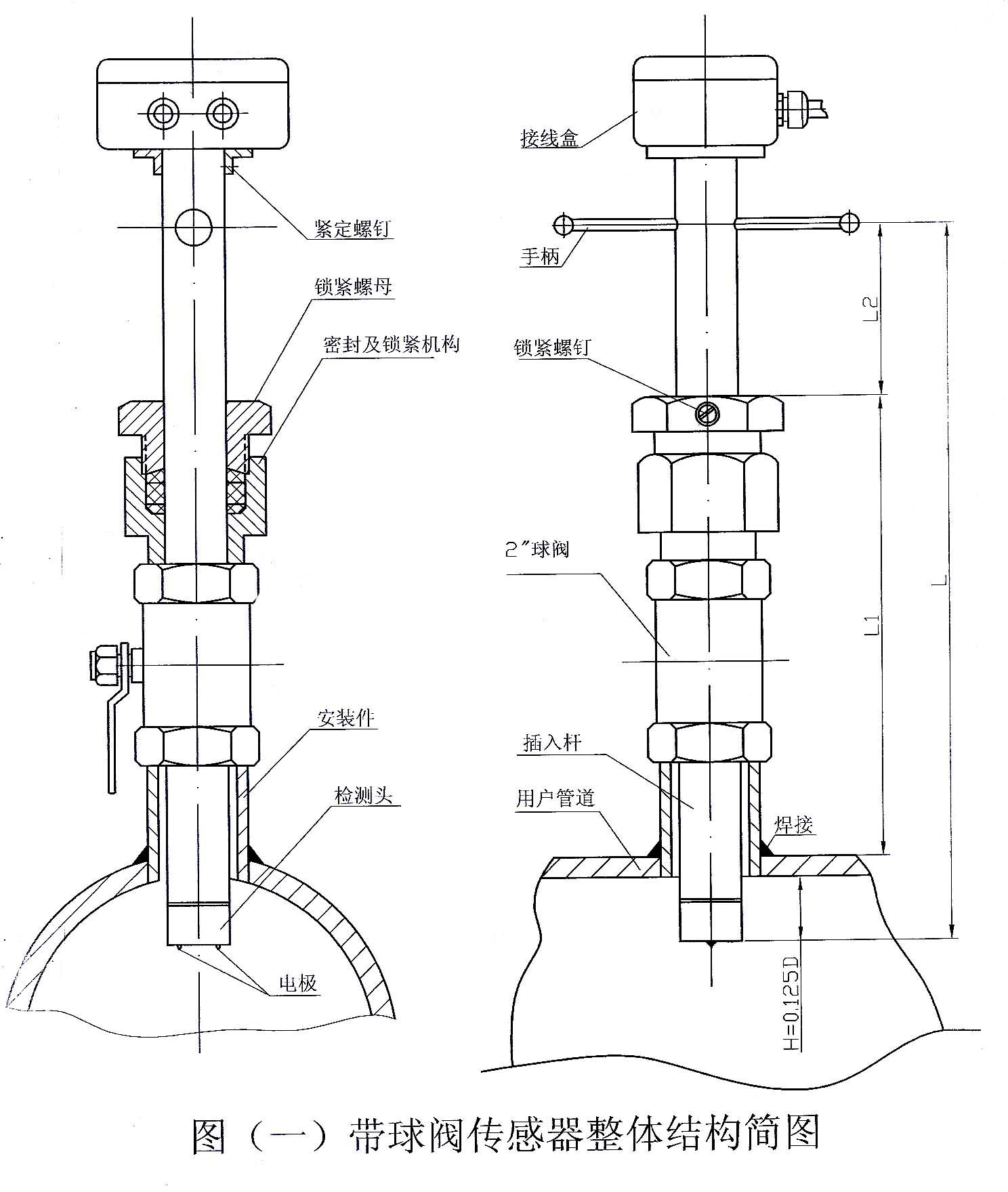

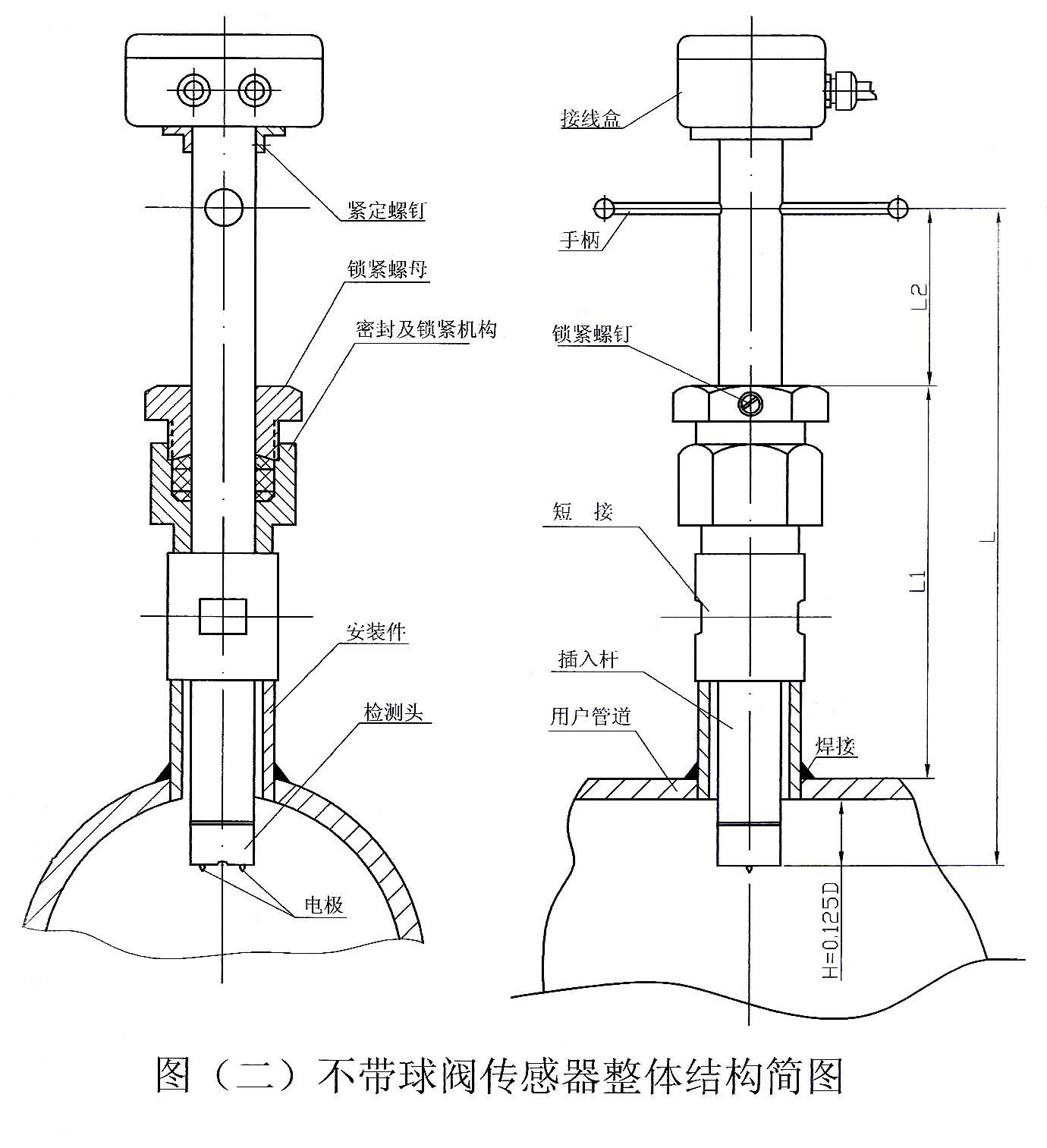

圖（一）、（二）是傳感器的兩種整體結構簡圖。
上端為接線盒，由專用電纜與電磁流量轉換顯示器連接組成分體型電磁流量計；若以電磁流量轉換顯示器代替接線盒，則組成一體型電磁流量計。（圖中未畫）
從圖中可看出，傳感器由以下幾個主要部分或零部件組成：
·檢測頭：包括電極、勵磁線圈、鐵芯及引線，外殼為PVC或F4。
·插入桿：連接檢測頭與轉換器，采用304或316不銹鋼制造。
·安裝件：（Φ60×3）304或316不銹鋼管，安裝時焊接于用戶管道上。
·閥門或（短節）：不銹鋼球閥或（短節），用以在不斷流情況下取出或安裝傳感器。
·密封及鎖緊機構：包括過渡件、壓緊螺母、專用密封膠圈。
·接線盒：傳感器與轉換器的勵磁電流和信號在此相互對應連接。

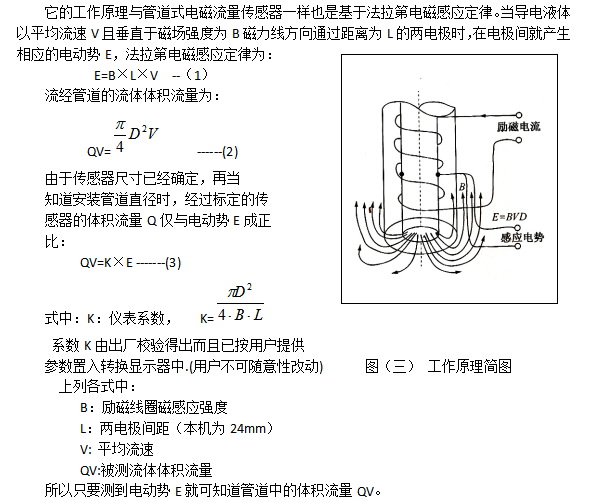

二、工作原理
三、特點
插入式電磁流量計同時具有管道式電磁流量計和插入式流量計的特
點，這些特點有：
測量不受流體密度、粘度、溫度、壓力和電導率等變化的影響。
采用先進的勵磁技術，功耗小，零點穩定，抗干擾能力強、可靠性好。
無附加壓力損失，要求直管段長度小。
流量測量量程寬，滿量程流速可在1.0m/s—10.0m/s內連續任意設定，
輸出信號與流量（流速）成完全線性關系。
轉換顯示器采用16位高性能微處理器，2×16LCD顯示，參數設定方便，
編程可靠。
流量計為雙向測量系統，內裝三個積算器可分別顯示：正向流量、
反向流量及正、反向流量之差的總量。
轉換顯示器有多種輸出：電流、脈沖、數字通訊、HART。
適用大管徑管道，DN300—3000mm。
傳感器本體與電極有多種材料可選。
體積小、重量輕、運輸、安裝方便，可實現不斷流維護、拆裝。
價格便宜，安裝管徑越大性能價格比越高。
四、基礎參數
適用流量管道公稱通徑：DN300—3000mm。
3.2 工作壓力：≤1.6MPa.
3.3 工作溫度：≤70℃.
3.4 流速上限范圍：1—10m/s內連續可調
3.5 測量精確度：±2.5%
3.6 被測介質電導率≥50μs/cm。
3.7 電極材料：304、304L、316、316L、哈氏合金、鈦（Ti）等
3.8 與轉換顯示器的最大距離≤50m。
3.9 電纜：RVVP型雙芯屏蔽電纜或STT3200型四芯三屏蔽電纜。
